SOLIDWORKS на облачной платформе Azure

• В среде SOLIDWORKS могут использоваться следующие модули для инженерного анализа изделий
• Схемы работы модулей SOLIDWORKS в облаке Azure
• Каковы преимущества использования SolidWorks в облаке Azure
• Какие существуют сценарии подключения к виртуальной машине
• Как происходит стоимостная оценка аренды виртуальных машин

SOLIDWORKS - это программный комплекс САПР для автоматизации работ промышленного предприятия на этапах конструкторской и технологической подготовки производства. Обеспечивает разработку изделий любой степени сложности и назначения.

Решение SOLIDWORKS состоит из сред: моделирования изделия и разработки конструкторской документации (CAD), инженерного анализа (CAE), создание УП для станков с ЧПУ (CAM), управления информацией об изделии (PDM), а также ряда дополнительных решений.

В среде SOLIDWORKS могут использоваться следующие модули для инженерного анализа изделий

SOLIDWORKS Simulation - решение позволяет выполнять твердотельный конечно элементный анализ деталей и сборок. Отдельно стоит отметить, что есть возможность расчета сосудов под давлением, параметрическая оптимизация изделия, нелинейный анализ.

• Анализ деталей и сборок
• Расчет НДС
• Расчет усталости
• Тепловые расчеты
• Расчет сосудов под давлением
• Ударные нагрузки
• Физическая и геометрическая нелинейность
• Параметрическая оптимизация
• Импорт давления из Flow Simulation

SOLIDWORKS Flow Simulation - решение позволяет проводить симуляцию течения жидкостей и газов. Решает задачи определения сил, действующих в текучей среде, расчет теплопередачи, расчет концентрации веществ.

• Течение жидкостей и газов
• Внутренние и внешние задачи
• Расчеты на границе 2-х сред (газ и жидкость)
• Расчеты во вращающейся среде
• Движение частиц в расчетной среде
• Теплообмен
• Концентрация веществ
• Расчет шума потока

SOLIDWORKS Flow Simulation HVAC Module - дополнительный модуль к SOLIDWORKS Flow Simulation, позволяющий рассчитывать элементы отопления вентиляции и кондиционирования помещений для обеспечения комфортных условий для человека или требуемых условий для помещения.

• Расчет течения газов внутри помещений
• Оптимизация потоков
• Комфорт человека
• Вентиляция, кондиционирование и отопление помещений
• Специализированные инструменты
• База данных компонентов

SOLIDWORKS Flow Simulation Electronic Cooling Module - дополнительный модуль к SOLIDWORKS Flow Simulation, позволяющий рассчитывать системы охлаждения электронных компонентов.

• Расчет охлаждения электронных компонентов
• Позволяет задать вентиляторы охлаждения
• Источники тепла
• Вид и материалы печатных плат, в том числе многослойные
• Расчет нескольких вариантов охлаждения и подбор оптимального решения
• Пример оформления списка

SOLIDWORKS позволяет администрировать и синхронизировать информацию о вашем проекте в пределах всей команды разработчиков изделия в виде единого и легко внедряемого решения, тесно связанного со всеми другими приложениями SOLIDWORKS.

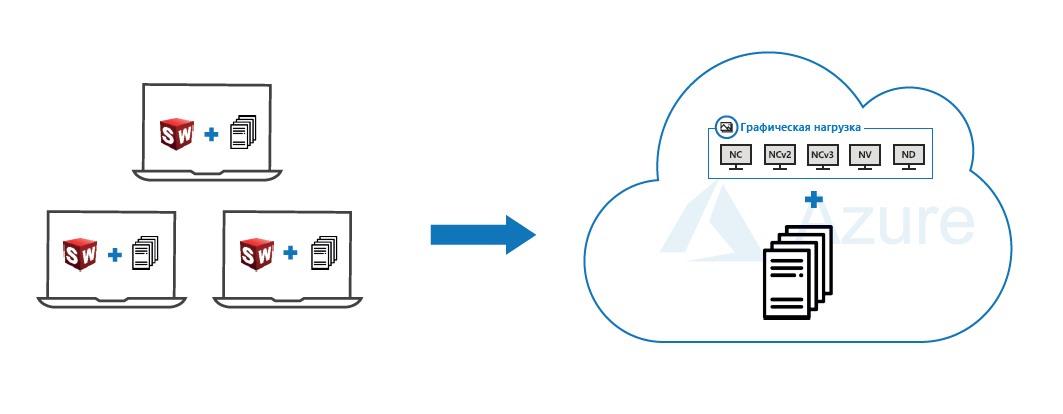

Схемы работы модулей SOLIDWORKS в облаке Azure

• Рабочая станция Azure с графикой для работы с решениями SOLIDWORKS как на локальной рабочей станции.
• Рабочая станция Azure без графики с большим количеством ядер и VPN до компьютера инженера, чтобы работа происходила на локальной рабочей станции, а расчет отправлялся на обработку в облако.

Проекты подготавливаются на локальных рабочих станциях, а расчет передается на VM в облаке. Виртуальные станции объединены в локальную сеть.

Плюсы использования SOLIDWORKS в Azure:

• Ускорение времени расчета
• Исключение простоя дорогостоящего оборудования в on-prem
• Свободная локальная рабочая станция
• Оплата фактического использования виртуальной машины в облаке
• Производительность только под конкретные задачи

Каковы преимущества использования SolidWorks в облаке Azure

Получаем максимальную, необходимую для работы производительность независимо от того, какая у нас рабочая станция. Отпадает необходимость содержать высокопроизводительные рабочие станции. В случае с расчетами - нет необходимости в мощных серверах, на которых эти расчеты выполняются, для этого есть облако.

Платим только за время использования. Мы включаем машину на необходимое для нас время и выключаем, когда она не нужна. Для включения и выключения виртуальной машины есть несколько способов. Если это продвинутый пользователь, он может подключиться через PowerShell (этот вариант больше подходит системным администраторам). Есть и графический интерфейс портала Azure, где можно выбрать виртуальную машину. Для подключения к виртуальной машине используется протокол RDP.

Быстрый доступ. Если, к примеру, мы наняли нового сотрудника и у нас появился проект, на который нужны дополнительные мощности, то, чтобы приобрести оборудование, надо ждать от 3-х недель до 1-го месяца. К работе в облаке Azure можно приступать мгновенно.

Какие существуют сценарии подключения к виртуальной машине

Есть два сценария подключения. В одном случае нужен протокол RDP, в другом - нет. Первый вариант, когда мы используем рабочую станцию Azure, как основную, где у нас ведется разработка проекта и установлен SOLIDWORKS. В данном случае мы подключаемся по протоколу удаленного доступа и работаем с моделями любой сложности.

Второй вариант работы, это когда мы станцию Azure подключаем к виртуальной сети. SOLIDWORKS может удаленно отправлять расчеты на машину Azure в сети.

Как происходит стоимостная оценка аренды виртуальных машин

Цена зависит количества оперативной памяти и процессоров. На основе этого мы создаем одну виртуальную машину.

Облако Azure распространяется по лицензии. Действует поминутная тарификация, а оплата производится по факту потребления.
