SOLIDWORKS на облачной платформе Azure
SOLIDWORKS – это программный комплекс САПР для автоматизации работ промышленного предприятия на этапах конструкторской и технологической подготовки производства. Обеспечивает разработку изделий любой степени сложности и назначения.
Решение SOLIDWORKS состоит из сред: моделирования изделия и разработки конструкторской документации (CAD), инженерного анализа (CAE), создание УП для станков с ЧПУ (CAM), управления информацией об изделии (PDM), а также ряда дополнительных решений.
В среде SOLIDWORKS могут использоваться следующие модули для инженерного анализа изделий:
SOLIDWORKS Simulation – решение позволяет выполнять твердотельный конечно-элементный анализ деталей и сборок. Отдельно стоит отметить, что есть возможность расчета сосудов под давлением, параметрическая оптимизация изделия, нелинейный анализ.
- Анализ деталей и сборок.
- Расчет НДС.
- Расчет усталости.
- Тепловые расчеты.
- Расчет сосудов под давлением.
- Ударные нагрузки.
- Физическая и геометрическая нелинейность.
- Параметрическая оптимизация.
- Импорт давления из Flow Simulation.
SOLIDWORKS Flow Simulation – решение позволяет проводить симуляцию течения жидкостей и газов. Решает задачи определения сил, действующих в текучей среде, расчет теплопередачи, расчет концентрации веществ.
- Течение жидкостей и газов.
- Внутренние и внешние задачи.
- Расчеты на границе двух сред (газ и жидкость).
- Расчеты во вращающейся среде.
- Движение частиц в расчетной среде.
- Теплообмен.
- Концентрация веществ.
- Расчет шума потока.
SOLIDWORKS Flow Simulation HVAC Module – дополнительный модуль к SOLIDWORKS Flow Simulation, позволяющий рассчитывать элементы отопления вентиляции и кондиционирования помещений для обеспечения комфортных условий для человека или требуемых условий для помещения.
- Расчет течения газов внутри помещений.
- Оптимизация потоков.
- Комфорт человека.
- Вентиляция, кондиционирование и отопление помещений.
- Специализированные инструменты.
- База данных компонентов.
SOLIDWORKS Flow Simulation Electronic Cooling Module – дополнительный модуль к SOLIDWORKS Flow Simulation, позволяющий рассчитывать системы охлаждения электронных компонентов.
- Расчет охлаждения электронных компонентов.
- Позволяет задать вентиляторы охлаждения.
- Источники тепла.
- Вид и материалы печатных плат, в том числе многослойные.
- Расчет нескольких вариантов охлаждения и подбор оптимального решения.
- Пример оформления списка.
SOLIDWORKS позволяет администрировать и синхронизировать информацию о вашем проекте в пределах всей команды разработчиков изделия в виде единого и легко внедряемого решения, тесно связанного со всеми другими приложениями SOLIDWORKS.

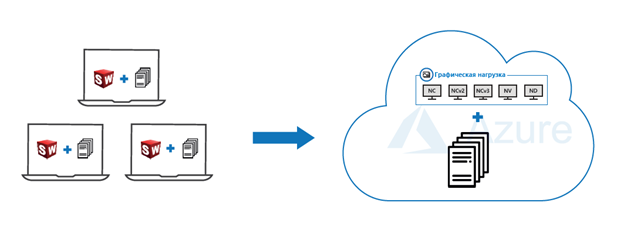

Схемы работы модулей SOLIDWORKS в облаке Azure:
- Рабочая станция Azure с графикой для работы с решениями SOLIDWORKS как на локальной рабочей станции.
- Рабочая станция Azure без графики с большим количеством ядер и VPN до компьютера инженера, чтобы работа происходила на локальной рабочей станции, а расчет отправлялся на обработку в облако.
Проекты подготавливаются на локальных рабочих станциях, а расчет передается на VM в облаке. Виртуальные станции объединены в локальную сеть.
Плюсы использования SOLIDWORKS в Azure:
- Ускорение времени расчета.
- Исключение простоя дорогостоящего оборудования в on-prem.
- Свободная локальная рабочая станция.
- Оплата фактического использования виртуальной машины в облаке.
- Производительность только под конкретные задачи.
Каковы преимущества использования SolidWorks в облаке Azure?
Получаем максимальную, необходимую для работы производительность независимо от того, какая у нас рабочая станция. Отпадает необходимость содержать высокопроизводительные рабочие станции. В случае с расчетами – нет необходимости в мощных серверах, на которых эти расчеты выполняются, для этого есть облако.
Платим только за время использования. Мы включаем машину на необходимое для нас время и выключаем, когда она не нужна. Для включения и выключения виртуальной машины есть несколько способов. Если это продвинутый пользователь, он может подключиться через PowerShell (этот вариант больше подходит системным администраторам). Есть и графический интерфейс портала Azure, где можно выбрать виртуальную машину. Для подключения к виртуальной машине используется протокол RDP.
Быстрый доступ. Если, к примеру, мы наняли нового сотрудника и у нас появился проект, на который нужны дополнительные мощности, то, чтобы приобрести оборудование, надо ждать от 3 недель до 1 месяца. К работе в облаке Azure можно приступать мгновенно.
Какие существуют сценарии подключения к виртуальной машине?
Есть два сценария подключения. В одном случае нужен протокол RDP, в другом – нет. Первый вариант, когда мы используем рабочую станцию Azure как основную, где у нас ведется разработка проекта и установлен SOLIDWORKS. В данном случае мы подключаемся по протоколу удаленного доступа и работаем с моделями любой сложности.
Второй вариант работы – это когда мы станцию Azure подключаем к виртуальной сети. SOLIDWORKS может удаленно отправлять расчеты на машину Azure в сети.
Как происходит стоимостная оценка аренды виртуальных машин?
Цена зависит от количества оперативной памяти и процессоров. На основе этого мы создаем одну виртуальную машину.
Облако Azure распространяется по лицензии. Действует поминутная тарификация, а оплата производится по факту потребления.
