MiraCAD – инструмент автоматизации проектных задач в Autodesk Revit

Для успешной работы в конкурентной среде проектным организациям требуется эффективно организовывать совместную работу специалистов и оптимизировать процессы, снижая число ошибок и ускоряя внесение изменений. Для этого многие организации широко применяют систему информационного моделирования Autodesk Revit. В статье я расскажу о возможностях MiraCAD, решения, построенного на API Revit.

Общая информация о продукте

MiraCAD - это программное обеспечение, созданное на базе системы информационного моделирования Autodesk Revit. Имея модульную структуру, MiraCAD предлагает набор инструментов для автоматизации самых разных трудоемких проектных задач в области отделки пространств и помещений, зонировании, квартирографии, а также дает возможность реализовать свои идеи в разработке собственного функционала под специфические задачи без программирования.

MiraCAD как инструмент функционального зонирования

Функциональное зонирование помещений - достаточно трудоемкий процесс, отнимающий большое количество времени. Особенно, если это касается объектов с большим количеством параметров для зонирования, таких как торговые центры, гостиничные комплексы, аэропорты и т.д. Процесс зонирования можно выполнять средствами Autodesk Revit вручную, однако это отнимает достаточно много рабочего времени проектировщика, которому необходимо оперировать большим объемом информации, отслеживать и вносить изменения по помещениям в проекте.

Модуль MiraCAD Rooms – это инструмент для автоматизированного формирования единой базы данных функционального зонирования для всех категорий зданий - жилых, общественных, производственных, уникальных. Модуль позволяет на основании заложенных в базу значений назначать характеристики помещениям.

Рис. 1. Организация функционального зонирования в проекте

Наличие единой базы по зонированию помещений дает возможности уменьшить трудозатраты на внесение изменений и автоматически осуществлять сквозную перенумерацию и переименование по всему проекту на всех этапах его жизненного цикла от стадии П до РД.

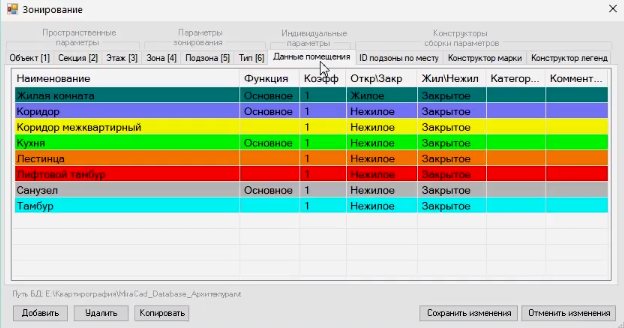

Рис. 2. Пример сформированной базы данных

В MiraCAD Rooms можно рассчитать общую и жилую площадь квартиры, задавать номера секций, автоматически формировать маркировку помещений, разделов коммуникаций. Автоматическое формирование марки(номера) помещения происходит путем объединения необходимых параметров из базы с последующей записью в марку помещения. При внесении изменений в проект, программа учтет их при повторном формировании марки или номера.

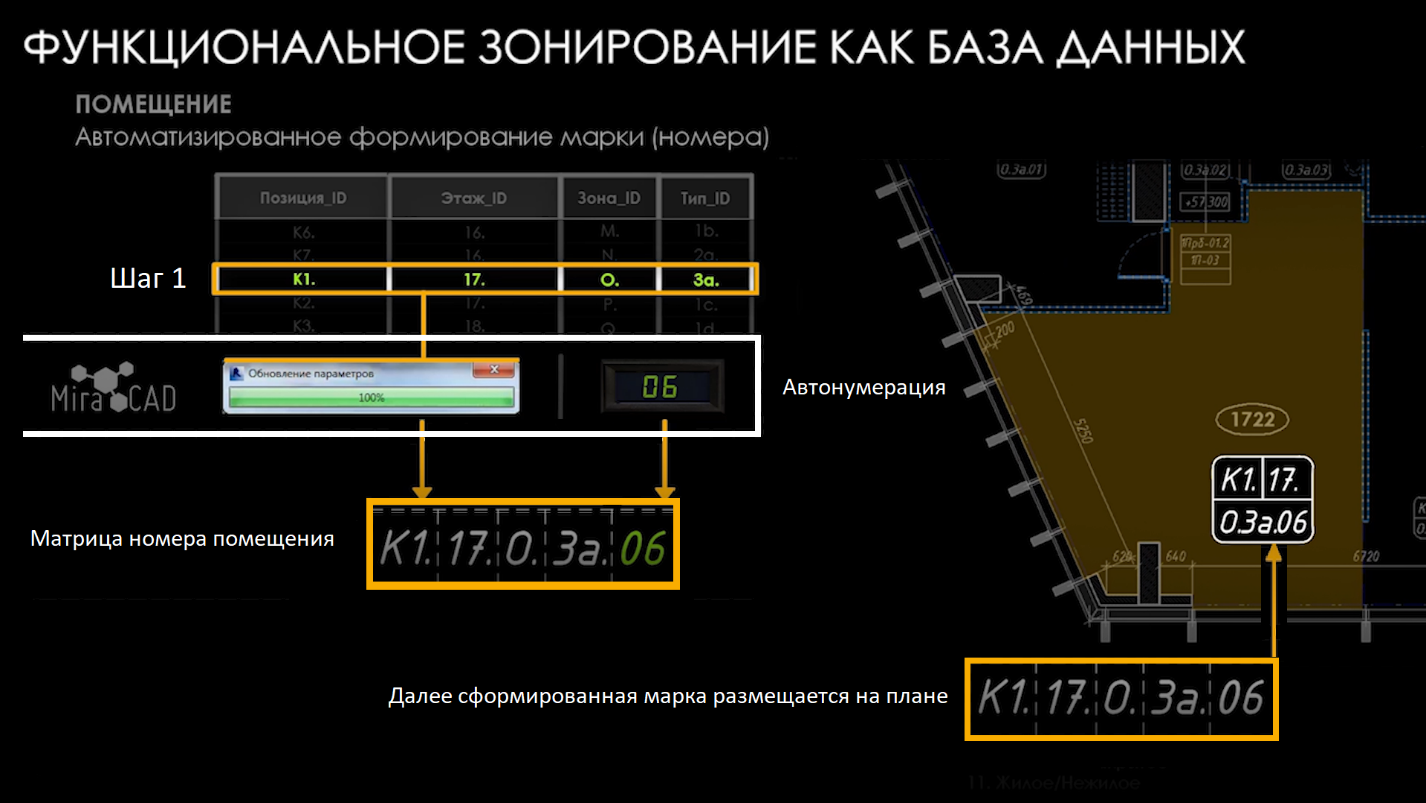

Рис. 3. Алгоритм формирования марки (номера)

Алгоритм маркировки помещения имеет гибкий механизм настройки от простой нумерации до сложной с учетом всех особенностей зонирования здания, с возможностью фиксирования маркировки, автозаполнения разрывов и добавления новых номеров в маркировке.
Благодаря фиксации данных и работе с единой базой по помещениям в Autodesk Revit модуль позволяет исключить человечески фактор.

MiraCAD для расчета отделки

В процессе формировании проектной документации создание ведомости отделки занимает значительное место и требует сбора и анализа большого количестве данных и объемных расчетов. В Autodesk Revit формирование спецификаций происходит на основе информации, заложенной в модели. На точность подсчета данных, связанных с отделкой, напрямую влияет качество этой информации. Штукатурка, обои, краска – каждый материал должен обладать определенными свойствами, что должно отображаться в рабочей документации.

Модуль MiraCAD Finishing позволяет рассчитывать общую площадь отделки, основу для работ по наименованиям и количеству материалов, визуально анализировать точность вычисления отделочных поверхностей, состоящих из различных слоев.

В отделочных поверхностях создаются параметры с информацией об ограждающих конструкциях помещения, а также информация, позволяющая сортировать площади поверхностей в спецификациях, по материалам отделки, категориям, типоразмерам, семействам, получать отделочные слои боковых, верхних или нижних поверхностей.

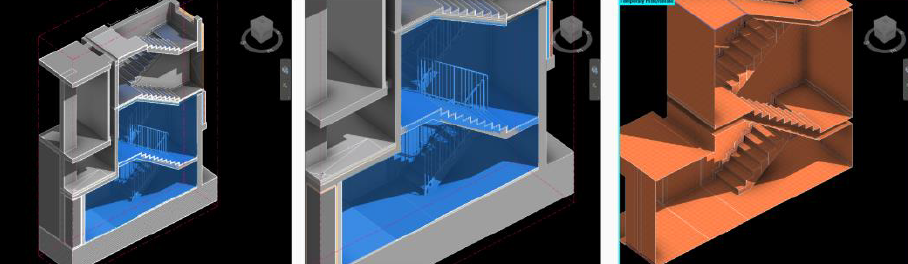

Рис. 4. Пример генерации отделки по элементам

В расчет отделочных поверхностей входят как ограждающие элементы текущей модели, так и ограждающие элементы, находящихся в связанных файлах. Модуль обеспечивает возможность работы с помещениями в текущей модели, а также с помещениями в связных файлах (Link). Это позволяет не увеличивать объем данных в основной модели. Программа позволяет назначать поверхностям черновые и чистовые отделочные слои, формировать спецификации отделочных поверхностей.

При создании любой спецификации синхронизация данных происходит автоматически. Например, если у вас при создании спецификации не было отделки полов, а потом полы были добавлены в проект, то при повторной синхронизации данных в спецификации, столбцы для полов будут созданы, если они предусмотрены для данного вида спецификаций.
Для последующей работой со спецификациями есть возможность выгрузки данных в таблицы, например, Google или Excel.

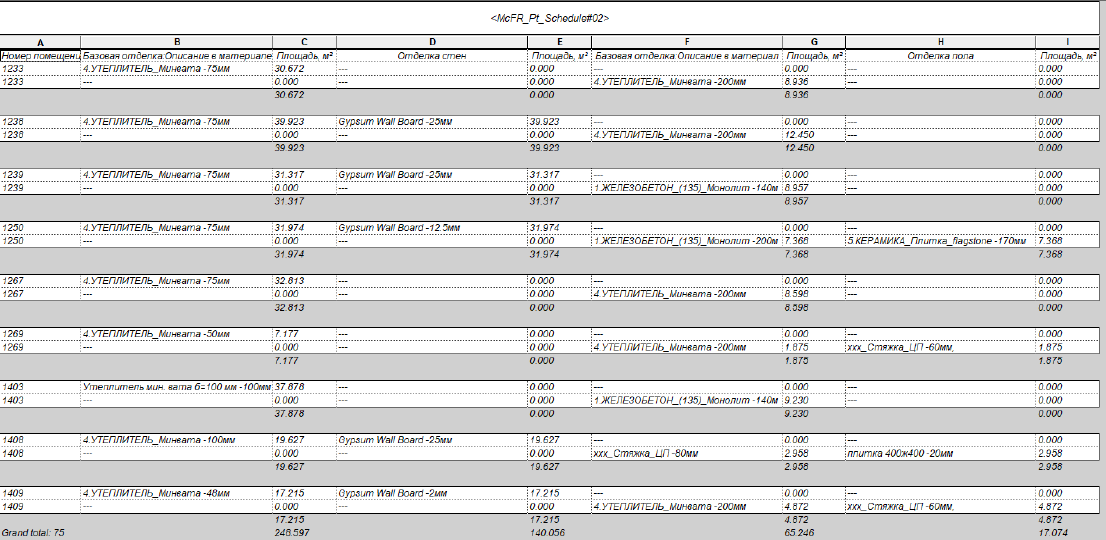

Рис. 5. Спецификация отделки по помещениям

Автоматическое создание отверстий для инженерных коммуникаций

Решение MiraCAD TaskBox - Инженерные отверстия предназначено для координации и обмена заданиями в рамках единой среды Autodesk Revit для согласования размещения и автоматического формирования согласованных проемов между смежными специалистами. Инструмент позволяет значительно ускорить процесс фиксации, утверждения и формирования инженерных отверстий в зданиях и сооружениях.

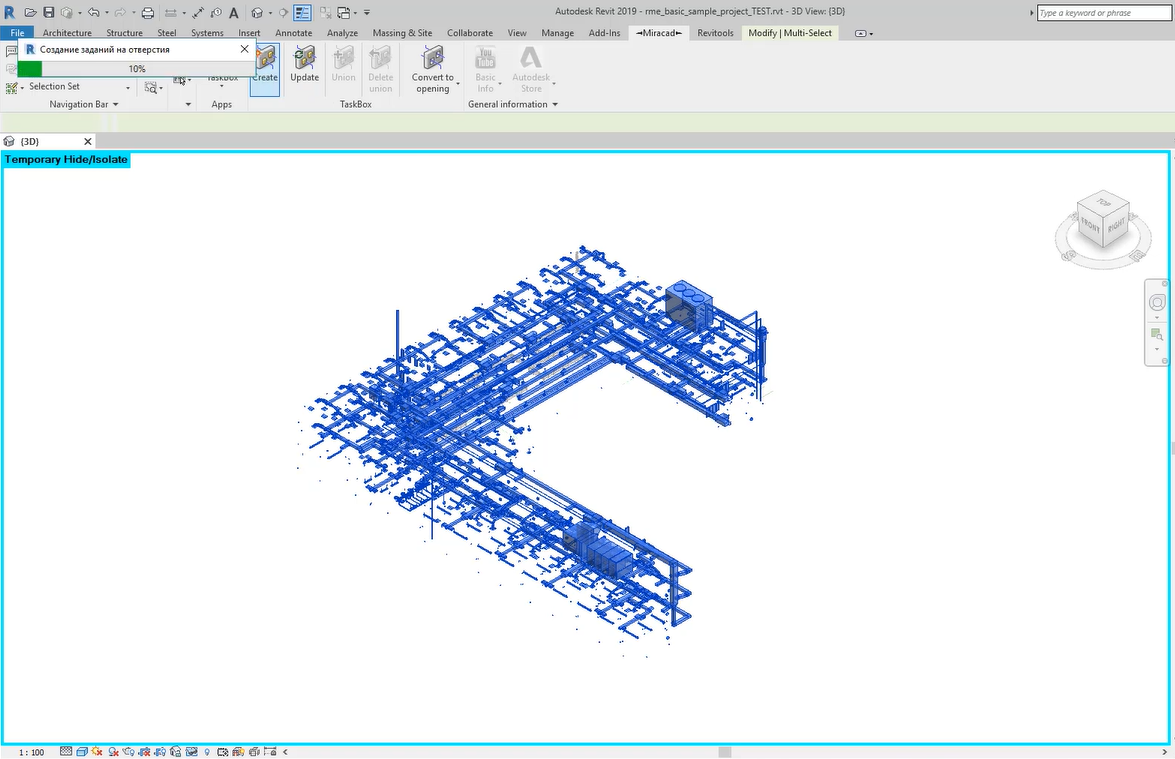

Рис. 6. Создания заданий на отверстие

Перспективы применения

Модули MiraCAD позволяют сократить сроки проектирования, а также количество ошибок в спецификациях, вызванных человеческим фактором. Тем самым качество проектной документации повышается в разы.

Программные надстройки для Autodesk Revit, такие как MiraCAD, предлагают возможность безошибочно определять стоимость объекта и автоматически выпускать точные сметы без завышения затрат на учет каких-либо рисков, что обеспечивает прозрачность проектирования и строительства на всех стадиях.
